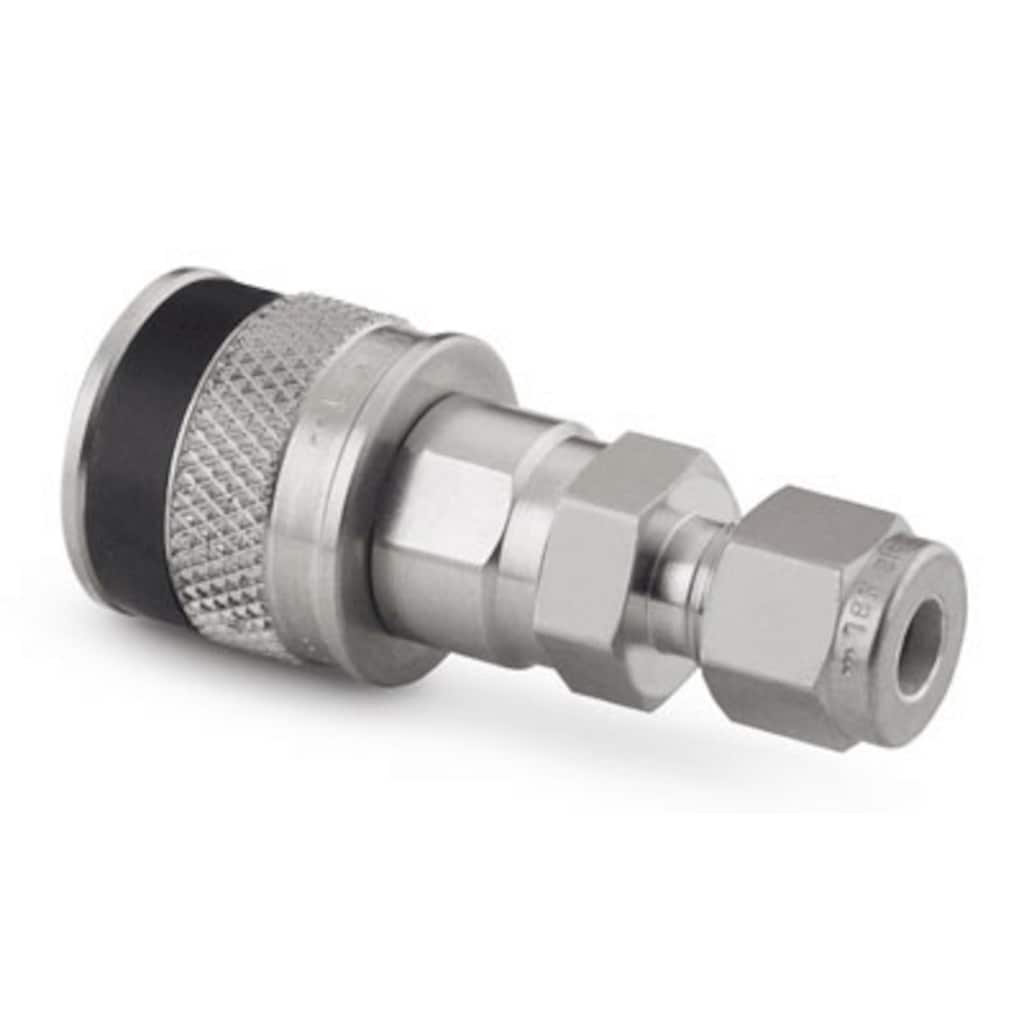

Stainless Steel Instrumentation Quick Connect Body, 0.5 Cv, 3/8 in. Swagelok Tube Fitting, Black Key |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
本体对于需要频繁连接,夹气和溢出最小化的应用场合,使用世伟洛克快速接头可进行快速、方便的连接。 Войдите или зарегистрируйтесь, чтобы просмотреть цену КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Предупреждение: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Предупреждение: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
Stainless Steel Instrumentation Quick Connect Body, 0.5 Cv, 3/8 in. Swagelok Tube Fitting, Black Key
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
本体
对于需要频繁连接,夹气和溢出最小化的应用场合,使用世伟洛克快速接头可进行快速、方便的连接。
Features: No twisting, turning, or wrenching necessary; Single-end shutoff, double-end shutoff, and full-flow models
Features: Step-by-step identification procedure for threads and end connections.
Good practices for operation of Swagelok quick-connects.
Технические характеристики
SS-QC6-B-600K1 — Stainless Steel Instrumentation Quick Connect Body, 0.5 Cv, 3/8 in. Swagelok Tube Fitting, Black Key
Атрибут | Значение |
---|---|
夹气 | 1 cm3 |
阀体材料 | 316 Stainless Steel |
清洁工艺 | Standard Cleaning and Packaging (SC-10) |
接头 1 尺寸 | 3/8 in. |
接头 1 类型 | Swagelok® Tube Fitting |
Cv 最大值 | 0.5 - If coupled with a DESO stem, 0.9 - If coupled with a SESO stem |
润滑剂 | Dow Corning 111 |
O 型圈材料 | Fluorocarbon FKM |
最高温度时连接的压力额定值 | 250 PSIG @ 400 °F /17.2 BAR @ 204 °C |
室温时连接的压力额定值 | 1500 PSIG @ 70 °F /103 BAR @ 21 °C |
室温时断开的压力额定值 | 250 PSIG @ 70 °F /17.2 BAR @ 21 °C |
压力温度额定值(连接和断开) | 250 PSIG @ 70 °F /17.2 BAR @ 21 °C |
系列 | QC6 |
特殊套筒 | Black Keyed Sleeve |
溢出 | 1 cm3 |
测试 | 1 cm3 |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020500 |
eClass (6.1) | 37020500 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
---|---|---|---|---|---|---|
B-QC4-B-2PF | Brass | 1/8 in. | Female NPT | - | - | Просмотр изделия |
B-QC4-B-2PM | Brass | 1/8 in. | Male NPT | - | - | Просмотр изделия |
B-QC4-B-400 | Brass | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
B-QC4-B-4MT | Brass | 1/4 in. | Male ISO Tapered Thread | - | - | Просмотр изделия |
B-QC4-B-4PF | Brass | 1/4 in. | Female NPT | - | - | Просмотр изделия |
B-QC4-B-4PM | Brass | 1/4 in. | Male NPT | - | - | Просмотр изделия |
B-QC4-B-6M0 | Brass | 6 mm | Swagelok® Tube Fitting | - | - | Просмотр изделия |
B-QC6-B-4PF | Brass | 1/4 in. | Female NPT | - | - | Просмотр изделия |
B-QC6-B-4PM | Brass | 1/4 in. | Male NPT | - | - | Просмотр изделия |
B-QC6-B-600 | Brass | 3/8 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
B-QC6-B-6PF | Brass | 3/8 in. | Female NPT | - | - | Просмотр изделия |
B-QC6-B-6PM | Brass | 3/8 in. | Male NPT | - | - | Просмотр изделия |
B-QC8-B-810 | Brass | 1/2 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
B-QC8-B-8PF | Brass | 1/2 in. | Female NPT | - | - | Просмотр изделия |
B-QC8-B-8PM | Brass | 1/2 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-200 | 316 Stainless Steel | 1/8 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-2PF | 316 Stainless Steel | 1/8 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-2PM | 316 Stainless Steel | 1/8 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-400 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400IS | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400K1 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400K2 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400K3 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400K4 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400K5 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-400-SC11 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC4-B-4FT | 316 Stainless Steel | 1/4 in. | Female ISO Tapered Thread | - | - | Просмотр изделия |
SS-QC4-B-4MT | 316 Stainless Steel | 1/4 in. | Male ISO Tapered Thread | - | - | Просмотр изделия |
SS-QC4-B-4PF | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFEP | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFJA | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFK1 | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFK2 | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFK3 | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFK4 | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PFK5 | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC4-B-4PM | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMEP | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMK1 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMK2 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMK3 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMK4 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMK5 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PMKR | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-4PM-SC11 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC4-B-6M0 | 316 Stainless Steel | 6 mm | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC6-B-10M0 | 316 Stainless Steel | 10 mm | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC6-B-4PF | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | Просмотр изделия |
SS-QC6-B-4PM | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | Просмотр изделия |
SS-QC6-B-600 | 316 Stainless Steel | 3/8 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC6-B-600IS | 316 Stainless Steel | 3/8 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC6-B-600K2 | 316 Stainless Steel | 3/8 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC6-B-600K3 | 316 Stainless Steel | 3/8 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC6-B-6MT | 316 Stainless Steel | 3/8 in. | Male ISO Tapered Thread | - | - | Просмотр изделия |
SS-QC6-B-6PF | 316 Stainless Steel | 3/8 in. | Female NPT | - | - | Просмотр изделия |
SS-QC6-B-6PM | 316 Stainless Steel | 3/8 in. | Male NPT | - | - | Просмотр изделия |
SS-QC6-B-6PMIS | 316 Stainless Steel | 3/8 in. | Male NPT | - | - | Просмотр изделия |
SS-QC8-B-12M0 | 316 Stainless Steel | 12 mm | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC8-B-810 | 316 Stainless Steel | 1/2 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC8-B-810K5 | 316 Stainless Steel | 1/2 in. | Swagelok® Tube Fitting | - | - | Просмотр изделия |
SS-QC8-B-8FT | 316 Stainless Steel | 1/2 in. | Female ISO Tapered Thread | - | - | Просмотр изделия |
SS-QC8-B-8MT | 316 Stainless Steel | 1/2 in. | Male ISO Tapered Thread | - | - | Просмотр изделия |
SS-QC8-B-8PF | 316 Stainless Steel | 1/2 in. | Female NPT | - | - | Просмотр изделия |
SS-QC8-B-8PM | 316 Stainless Steel | 1/2 in. | Male NPT | - | - | Просмотр изделия |
