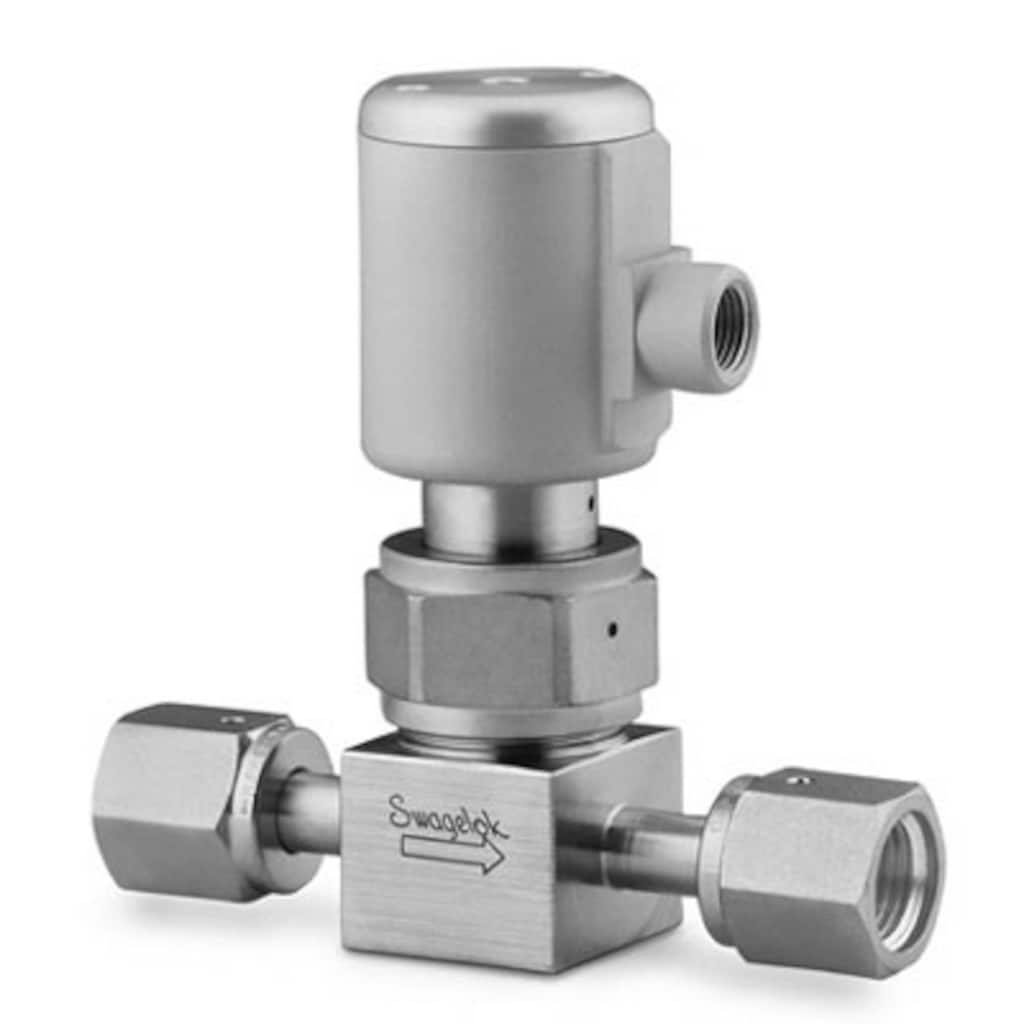

316Lステンレス鋼製 高純度用 ベローズ・シール・バルブ、1/4 インチ・サイズ SwagelokめすVCR継手、ノーマル・クローズ型アクチュエーター、1/8-27 NPTエアー供給ポート |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
ストレート型パックレス設計および溶接式シールを搭載したSwagelokベローズ・バルブを使えば、システム流体に触れないようにし、高い信頼性とリーク・タイト性能を実現することができます。 ベローズ・バルブは、外部への漏れ防止が重要になる用途に最適です。当社は、一般用/高純度用にさまざまなオプションをご用意しております。 Inicie la sesión o regístrese para ver los precios ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Advertencia: スウェージロック製品、または工業設計規格に準拠していない部品(Swagelokチューブ継手エンド・コネクションを含む)は、他社製品との混用や互換は絶対に行わないでください。 |
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Advertencia: スウェージロック製品、または工業設計規格に準拠していない部品(Swagelokチューブ継手エンド・コネクションを含む)は、他社製品との混用や互換は絶対に行わないでください。
316Lステンレス鋼製 高純度用 ベローズ・シール・バルブ、1/4 インチ・サイズ SwagelokめすVCR継手、ノーマル・クローズ型アクチュエーター、1/8-27 NPTエアー供給ポート
Inicie la sesión o regístrese para ver los precios
Catálogos
ストレート型
パックレス設計および溶接式シールを搭載したSwagelokベローズ・バルブを使えば、システム流体に触れないようにし、高い信頼性とリーク・タイト性能を実現することができます。 ベローズ・バルブは、外部への漏れ防止が重要になる用途に最適です。当社は、一般用/高純度用にさまざまなオプションをご用意しております。
Features: Packless valves with all-metal seal to atmosphere; Working pressures up to 500 psig (34.4 bar); Temperatures up to 200°F (93°); 1/4 to 1/2 in. and 6 to 12 mm end connections
Features: Step-by-step identification procedure for threads and end connections.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
Welding should be done by qualified personnel as outlined in Section IX of the ASME Boiler Code. Weld filler material should be the same as the base material.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Features: This technical report provides data on Swagelok® BN series bellows valves. The report covers: P surface finish specifications; static particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness; lab cycle test data.
Scope: This document specificies guidelines used by Swagelok® Company for producing ultrahigh-purity (UHP) electropolished stainless steel products as well as ultrahigh-purity plastic products. This document must be used in conjunction with product catalogs, technical bulletins, and reports for complete product information.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Especificaciones
SS-BNV51-2C — 316Lステンレス鋼製 高純度用 ベローズ・シール・バルブ、1/4 インチ・サイズ SwagelokめすVCR継手、ノーマル・クローズ型アクチュエーター、1/8-27 NPTエアー供給ポート
Atributo | Valor |
---|---|
アクチュエーター型式 | 1/8-27 NPTねじエアー供給ポート(BN シリーズ) |
アクチュエーター作動モード | スプリング・リターン、ノーマル・クローズ型アクチュエーター、一次側ポート(オプション)付き |
アクチュエーター・タイプ | 空気式 |
ベローズ材質 | 321 ステンレス鋼 |
ボディ材質 | 316Lステンレス鋼 |
ボディ・シール | なし |
洗浄プロセス | 特別なクリーニング/パッケージング(Swagelok SC-11仕様) |
コネクション1 サイズ | 1/4 インチ |
コネクション1 タイプ | 面シール(メタル・ガスケット式)めすVCR |
コネクション2 サイズ | 1/4 インチ |
コネクション2 タイプ | 面シール(メタル・ガスケット式)めすVCR |
最大Cv | 0.3 |
フロー・パターン | ストレート型(2方タイプ) |
ガスケット | なし |
最高温度、°F (°C) | 200 (93) |
最高使用温度における最高使用圧力 | 200°F @ 125 PSIG /93°C @ 8.6 BAR |
最低温度、 °F (°C) | -40 (-40) |
室温における最高使用圧力 | 125 PSIG @ 100°F /8.6 BAR @ 37°C |
サービス・クラス | 一般用 |
ステム・チップ材質 | PCTFE |
ステム・タイプ | コーン型ステム・チップ |
表面仕上げ | Ra 20 µin |
試験 | SCS-00020 に基づいたヘリウム・リーク・テスト |
eClass (4.1) | 37010201 |
eClass (5.1.4) | 37010201 |
eClass (6.0) | 37010201 |
eClass (6.1) | 37010201 |
UNSPSC (4.03) | 40141600 |
UNSPSC (10.0) | 40141609 |
UNSPSC (11.0501) | 40141609 |
UNSPSC (13.0601) | 40141609 |
UNSPSC (15.1) | 40141609 |
UNSPSC (17.1001) | 40183101 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
