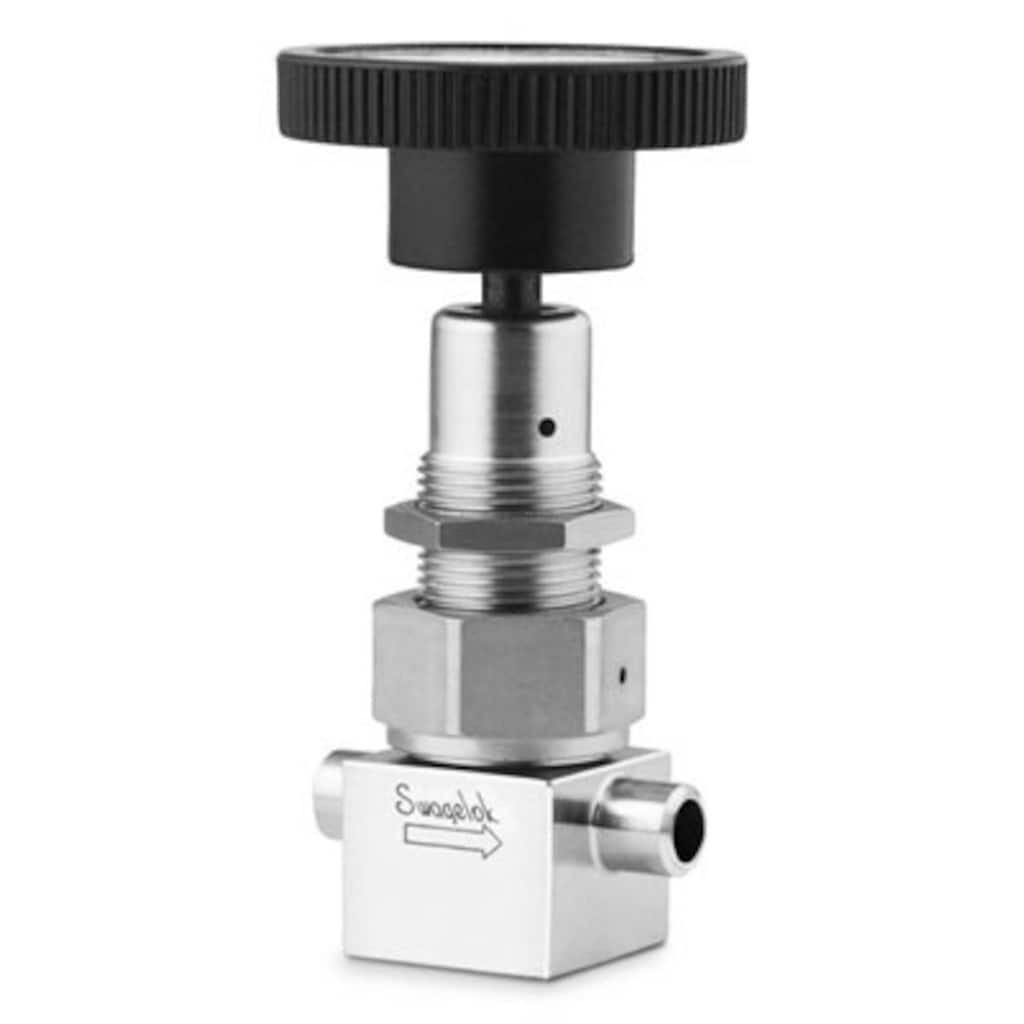

ステンレス鋼製ベローズ・シール・バルブ、ガスケット・シール式、半球型ステム・チップ、1/4 インチ・サイズ・チューブ差し込み溶接、3/8 インチ・サイズ・チューブ突き合わせ溶接
Réf. pièce : SS-4BG-TW
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
Configuration droite, actionnement manuelIsolez les fluides dans des systèmes fiables et étanches, avec les vannes à soufflet Swagelok avec joint soudé et sans garniture. Les vannes à soufflet sont idéales pour les applications dans lesquelles l'étanchéité par rapport à l'atmosphère est primordiale. Swagelok propose plusieurs options pour des applications d'usage général et pour des applications haute pureté. Ouvrir une session ou s’inscrire pour afficher des prix ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Attention: スウェージロック製品、または工業設計規格に準拠していない部品（Swagelokチューブ継手エンド・コネクションを含む）は、他社製品との混用や互換は絶対に行わないでください。
|
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Attention: スウェージロック製品、または工業設計規格に準拠していない部品（Swagelokチューブ継手エンド・コネクションを含む）は、他社製品との混用や互換は絶対に行わないでください。
ステンレス鋼製ベローズ・シール・バルブ、ガスケット・シール式、半球型ステム・チップ、1/4 インチ・サイズ・チューブ差し込み溶接、3/8 インチ・サイズ・チューブ突き合わせ溶接
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Configuration droite, actionnement manuel
工作压力可达 1000 psig (68.9 bar); 温度达 482°C (900°F); 1/4、3/8、1/2 和 3/4 in.；6、10 和 12 mm 端接; 黄铜、不锈钢和合金 400 材料
此文件对世伟洛克公司生产用于光伏行业的不锈钢产品进行了规定。此文件必须与产品目录、技术公告及报告一起使用，这样产品信 息才完整。此文件的应用仅限于与介质接触的系统部件。
The Swagelok® 3-valve manifold uses bellows-sealed valves for systems with difficult fluid containment requirements. Features: 316 stainless steel bodies, Swagelok B or U series bellows valves for general or severe service, pipe fitting, flange, and Swagelok tube fitting end connections
特点：限制对手动执行阀的使用；；锁定附件符合 OSHA 锁定/挂牌，Standard 29 CFR Part 1910.147，危险能源控制锁定；亮橙安全色可以提高能见度。也提供其它颜色。
Bellows, Stem Tip/Adapter, Bellows/Stem/Stem Tip/Adapter, and Gasket Kits for Swagelok® bellows-sealed valves
Spécifications
SS-4BG-TW — ステンレス鋼製ベローズ・シール・バルブ、ガスケット・シール式、半球型ステム・チップ、1/4 インチ・サイズ・チューブ差し込み溶接、3/8 インチ・サイズ・チューブ突き合わせ溶接
| Attribut | Valeur |
|---|---|
| Type d'actionneur | 手動式 |
| Matériau du soufflet | 321 ステンレス鋼 |
| Matériau du corps | 316 ステンレス鋼 |
| Étanchéité du corps | ガスケット（金属製シート付き） |
| Procédé de nettoyage | 標準のクリーニングおよびパッケージング（Swagelok SC-10仕様） |
| Dimension du raccordement 1 | 1/4 インチ |
| Type du raccordement 1 | チューブ差し込み溶接エルボー |
| Dimension du raccordement 2 | 3/8 インチ |
| Type du raccordement 2 | チューブ突き合わせ溶接 |
| Cv maximal | 0.36 |
| Type d’écoulement | ストレート型（2方タイプ） |
| Joint | 316ステンレス鋼（銀メッキ）製ガスケット |
| Couleur de poignée | グリーン |
| Type de poignée | フェノール樹脂製丸ハンドル |
| Température maximale, °F (°C) | 600 (315) |
| Pressions et températures nominales max. | 600°F @ 400 PSIG /315°C @ 27.5 BAR |
| Température minimale, °F (°C) | -20 (-28) |
| Pression nominale à température ambiante | 1000 PSIG @ 100°F／68.9 BAR @ 37℃ |
| Catégorie d'usage | 一般用 |
| Matériau de l'embout de tige | コバルト基合金 |
| Type de tige | 半球型 |
| État de surface | 標準 |
| Tests | SCS-00020 に基づいたヘリウム・リーク・テスト |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
