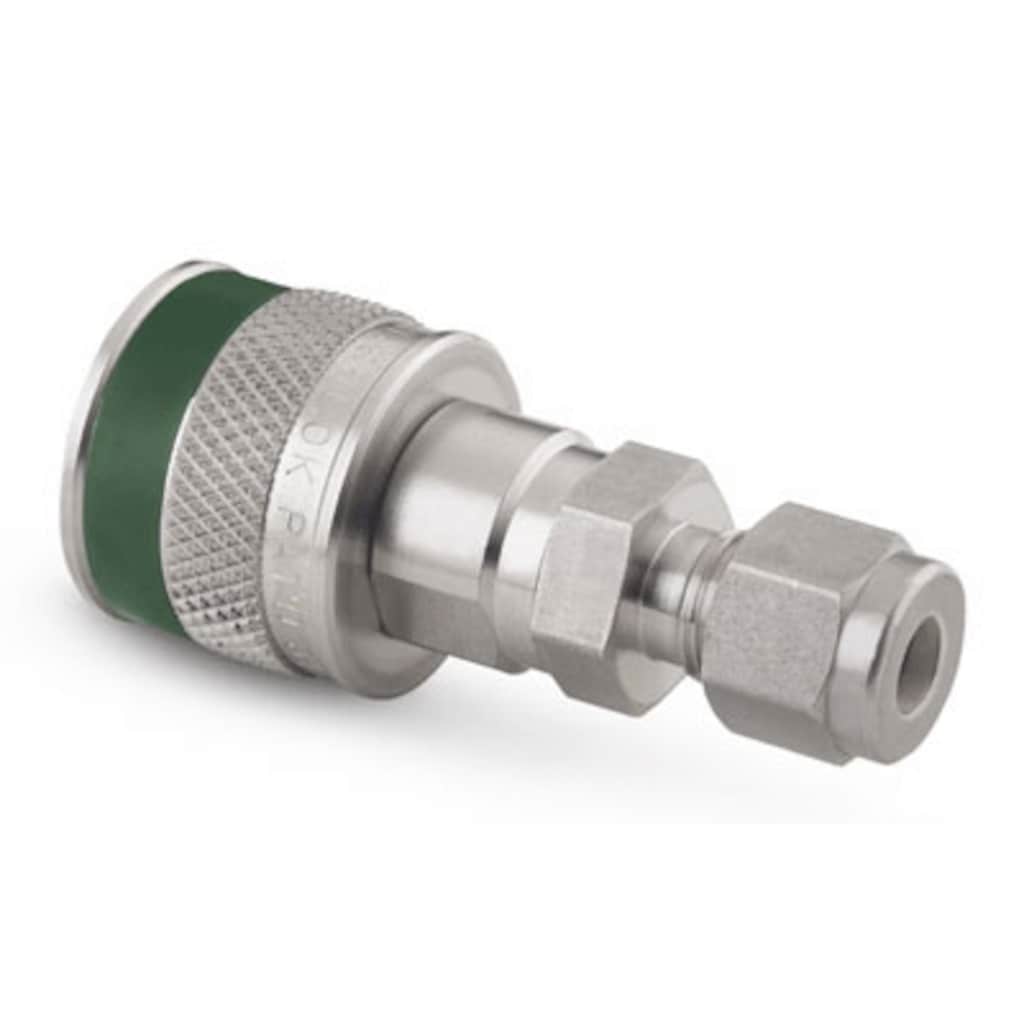

Base enchufe rápido para instrumentación de acero inox., 3/8 pulg. Swagelok, Codificado verde (serie QC6)
Réf. pièce : SS-QC6-B-600K3
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
CorpsRéalisez rapidement et simplement des raccordements, avec les raccords rapides Swagelok, dans des applications qui nécessitent d'effectuer de fréquents raccordements tout en limitant les inclusions d'air et les déversements de fluide. Ouvrir une session ou s’inscrire pour afficher des prix 연락처이 제품에 대해 질문이 있으시면, 현지 공식 판매 및 서비스 센터로 연락하시기 바랍니다. 또한 귀하의 투자가 최상의 것을 이끌어낼 수 있도록 도와 드릴 수 있는 지원 서비스에 대해 귀하에게 설명드립니다.
안전한 제품 선택
시스템 설계자와 사용자는 안전한 제품 선택을 위해 전체 카탈로그의 내용을 반드시 검토해야 합니다. 제품을 선택할 때, 안전하고 고장 없는 성능을 보장하기 위해서는 전체 시스템 설계를 고려해야 합니다. 제품의 기능, 재질의 호환성, 적절한 등급, 올바른 설비, 운영 및 유지보수는 시스템 설계자와 사용자의 책임입니다. Attention: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
시스템 설계자와 사용자는 안전한 제품 선택을 위해 전체 카탈로그의 내용을 반드시 검토해야 합니다. 제품을 선택할 때, 안전하고 고장 없는 성능을 보장하기 위해서는 전체 시스템 설계를 고려해야 합니다. 제품의 기능, 재질의 호환성, 적절한 등급, 올바른 설비, 운영 및 유지보수는 시스템 설계자와 사용자의 책임입니다.
Attention: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Base enchufe rápido para instrumentación de acero inox., 3/8 pulg. Swagelok, Codificado verde (serie QC6)
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Corps
Features: Step-by-step identification procedure for threads and end connections.
对准管茎和管体; 将管茎插入管体直至听到卡塔一声; 将管体衬套推向管茎; 在快速接头之前加过滤器; 在打开的管体和管茎上使用管 体和管茎保护器或者防尘帽.
Spécifications
SS-QC6-B-600K3 — Base enchufe rápido para instrumentación de acero inox., 3/8 pulg. Swagelok, Codificado verde (serie QC6)
| Attribut | Valeur |
|---|---|
| Inclusion d'air | 1 cm3 |
| Matériau du corps | Edelstahl 316 |
| Procédé de nettoyage | Standardreinigung und -verpackung (SC-10) |
| Dimension du raccordement 1 | 3/8 Zoll |
| Type du raccordement 1 | Swagelok® Rohrverschraubung |
| Cv maximal | 0,5 - bei Verbindung mit einem DESO-Stecker, 0,9 - bei Verbindung mit einem SESO-Stecker |
| Lubrifiant | Dow Corning 111 |
| Matériau des joints toriques | Fluorkautschuk FPM |
| Pression nominale, accouplé, à la temp. max. | 17,2 BAR bei 204 °C /250 PSIG bei 400 °F |
| Pression nominale, accouplé, à temp. amb. | 103 BAR bei 21 °C /1500 PSIG bei 70 °F |
| Pression nominale, désaccouplé, à temp. amb. | 17,2 BAR bei 21 °C /250 PSIG bei 70 °F |
| Pression/Temp. nominale (accouplement et désaccouplement) | 17,2 BAR bei 21 °C /250 PSIG bei 70 °F |
| Série | QC6 |
| Gaine spéciale | Grün kodierte Hülse |
| Déversement | 1 cm3 |
| Tests | 1 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
