Vannes à soufflet Swagelok®
Les vannes à soufflet Swagelok sont conçues pour limiter le risque de fuites, la plupart se caractérisant par l’absence de garniture ou l’utilisation de joints soudés. Étanches et fiables, elles sont parfaitement adaptées aux applications dans lesquelles l’étanchéité par rapport à l’atmosphère est primordiale pour assurer la sécurité des opérateurs et le bon fonctionnement des process.
Voir des vannes à souffletLes vannes à soufflet Swagelok sont disponibles dans plusieurs types et configurations qui permettent aux utilisateurs de trouver des options adaptées aux applications générales et haute pureté. Parmi ces options figurent une étanchéité corps-soufflet assurée par un joint ou par soudure, des embouts de tige pour arrêter ou réguler le débit, toutes sortes de raccordements, des coefficients de débit variés et la possibilité d’un montage sur panneau ou par la base.
- Des vannes à soufflet Swagelok spéciales avec poignée micrométrique assurent un réglage précis et reproductible du débit en permettant des changements de position de la tige par pas de 0,025 mm (0,001 po)
- Les vannes à soufflet compactes Swagelok pour commutation permettent de déplacer l’écoulement d’une ligne dans une autre manuellement ou au moyen d’actionneurs pneumatiques à retour par ressort ou double effet
- Les vannes à soufflet haute pression Swagelok à actionnement pneumatique sont adaptées aux process caractérisés par des pressions et des températures de service élevées
- Certaines vannes à soufflet Swagelok disposent d’un système de confinement secondaire qui empêche les fuites vers l’atmosphère même si l’étanchéité principale est défaillante, améliorant ainsi la fiabilité, la polyvalence et la sécurité des vannes
Besoin d’aide pour choisir des vannes à soufflet ?
波纹管密封阀类别

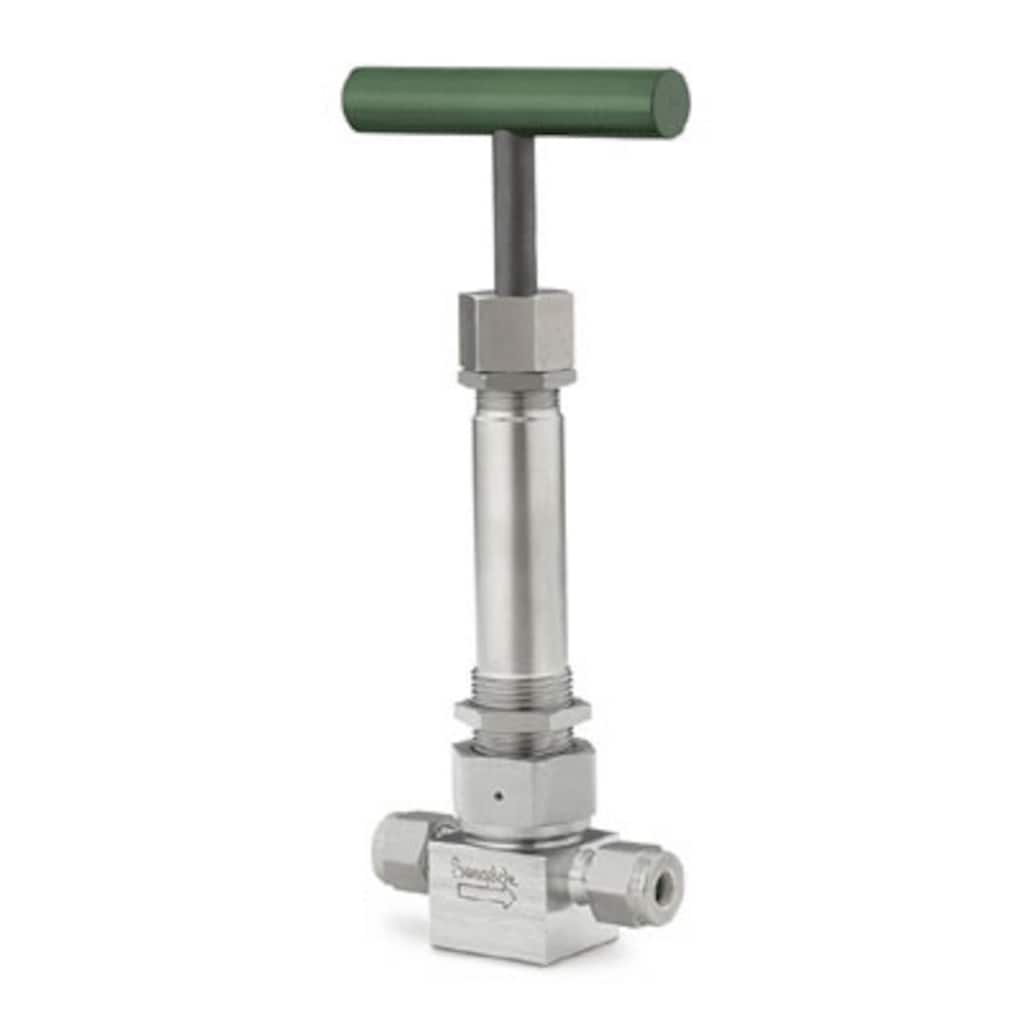

Высокотемпературные сильфонные клапаны со вспомогательным уплотнением, серия U
Повысьте надежность и универсальность за счет сильфонных герметичных клапанов Swagelok® серии U, оснащенных системой вторичной изоляции, которая не допускает утечки в атмосферу.

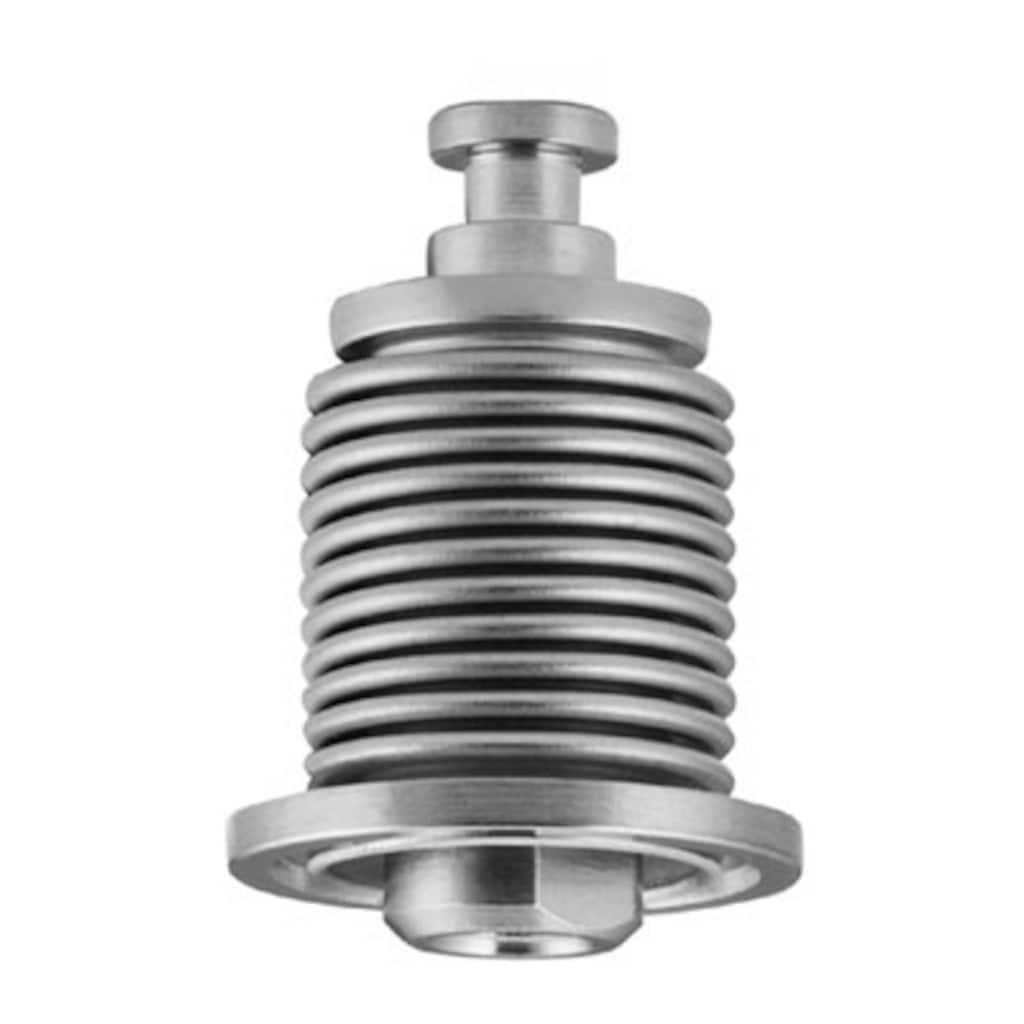

Запасные части и вспомогательное оборудование
Найдите первоклассные компоненты, разработанные для оптимальной совместимости. Запасные части и дополнительное оборудование для наконечников штока, сильфонов, индикаторов положения и прокладок.

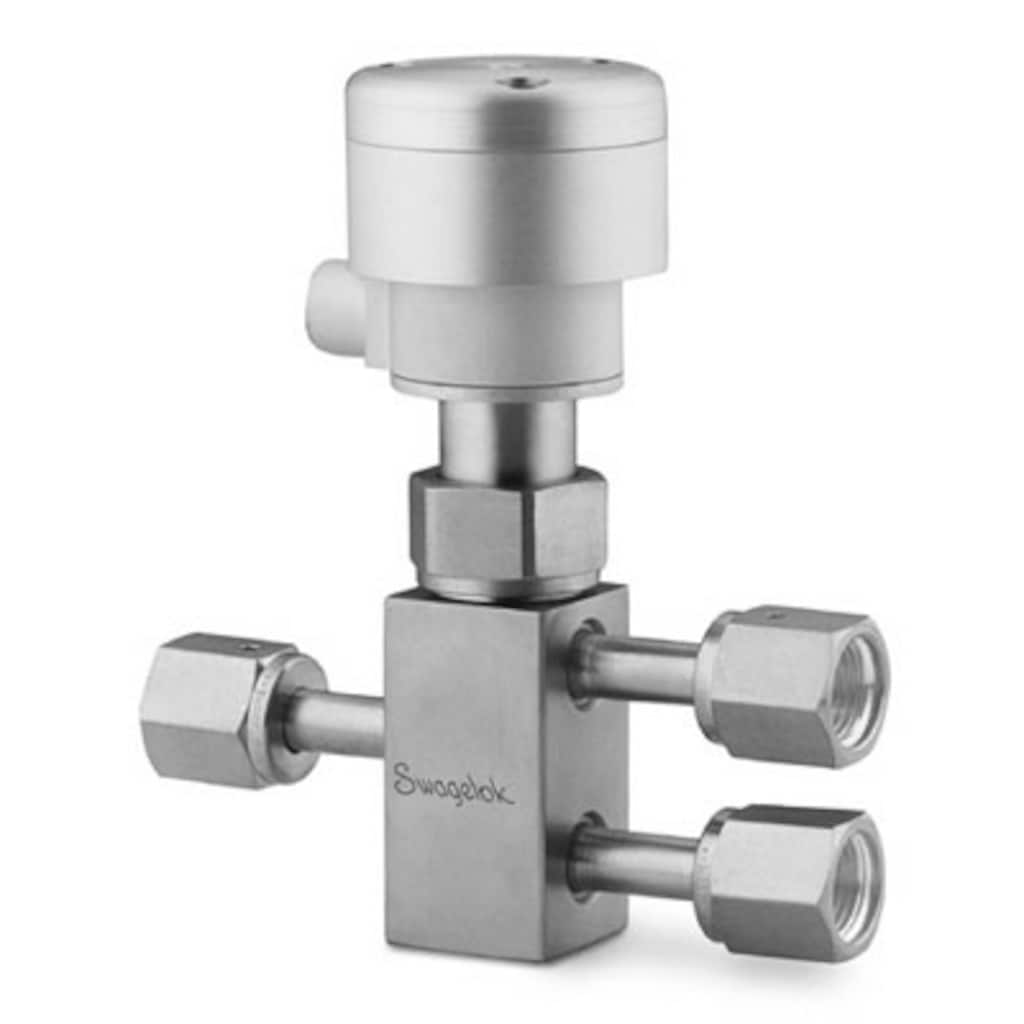

Клапаны с сильфонным уплотнением для работы в режиме переключения, серия BY
Подробнее о клапанах серии BY с сильфонным уплотнением для работы в режиме переключения. Бессальниковая конструкция с направляющей штока Torlon® для надежного перекрытия линии.

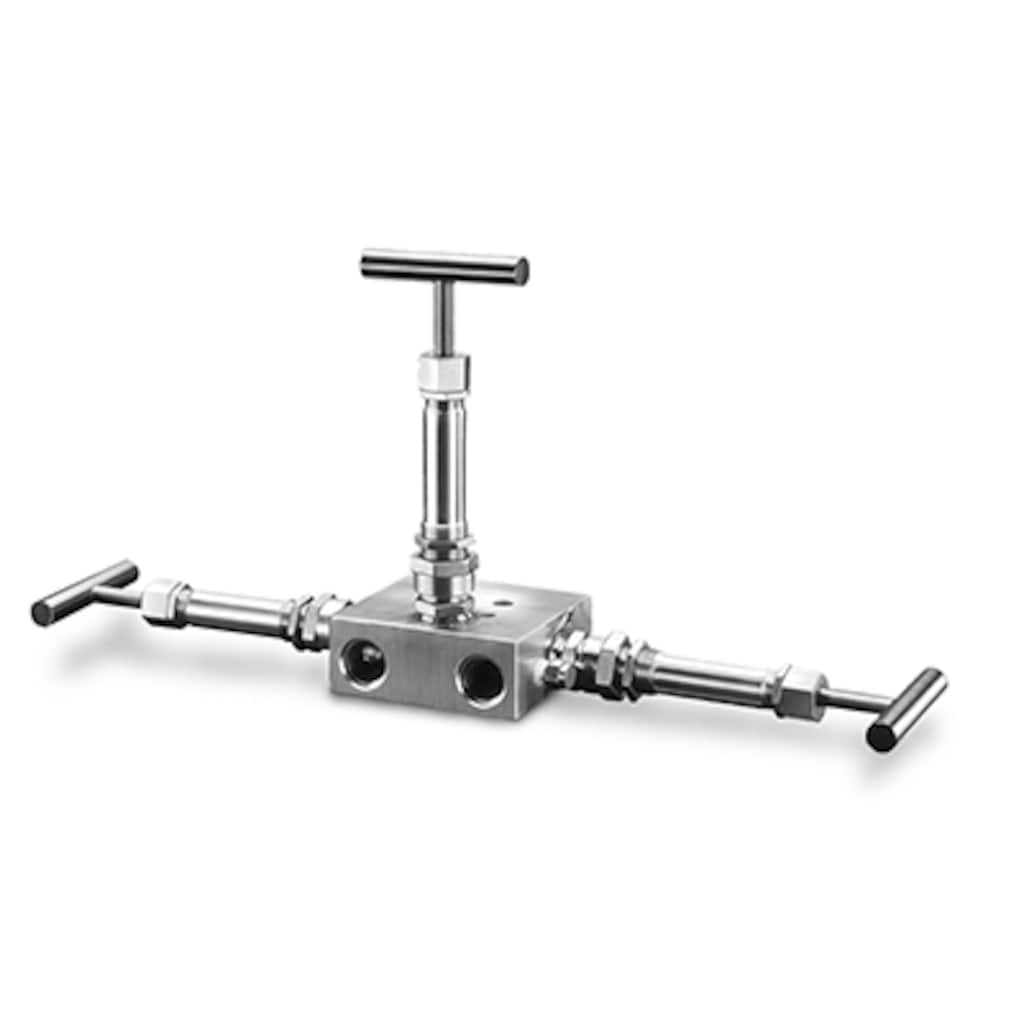

Многоклапанные блоки с сильфонным уплотнением, серия V3
В трехклапанном блоке Swagelok® используются клапаны с сильфонным уплотнением для систем с повышенными требованиями к герметичности.

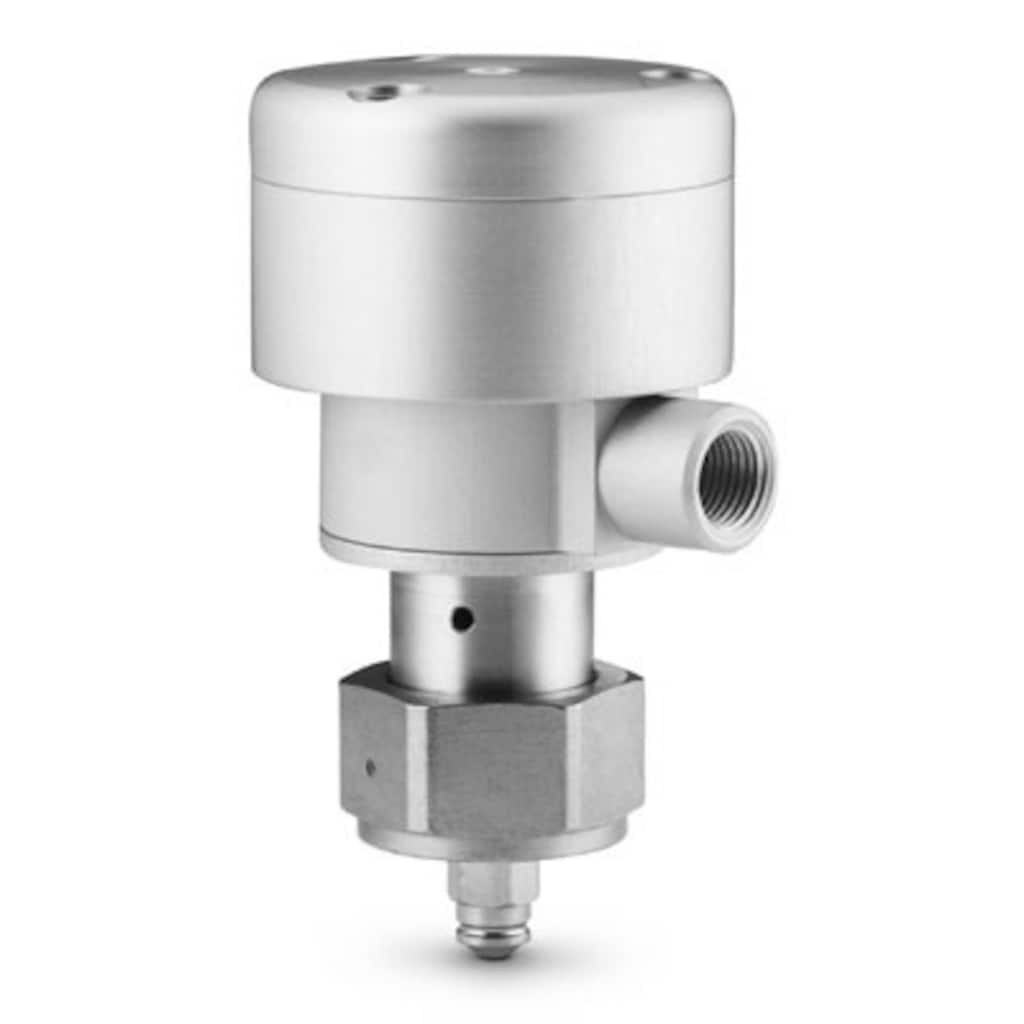

Пневматические приводы
Улучшите производительность ваших систем с помощью высококачественных пневматических приводов для клапанов с сильфонным уплотнением, чтобы управлять флюидами с необходимой точностью.

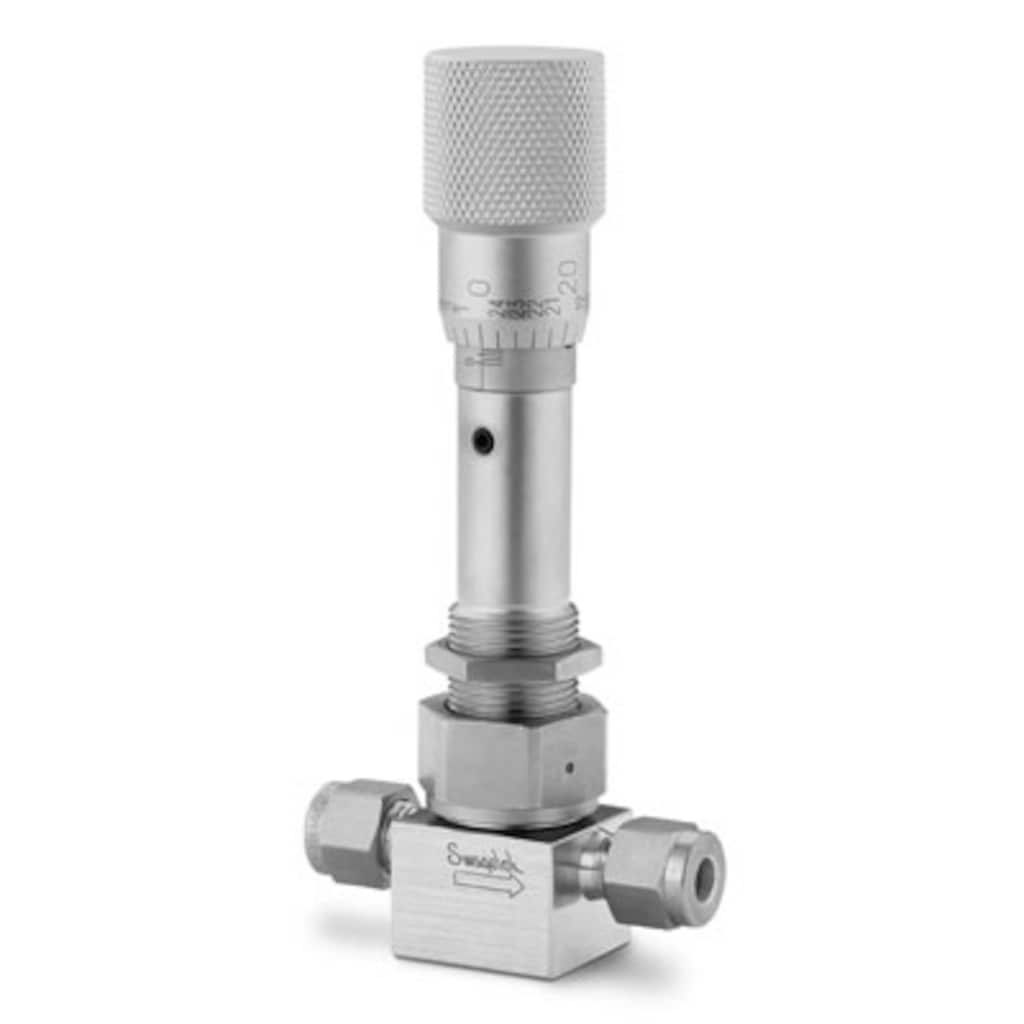

Сильфонные клапаны тонкой регулировки, серия BM
Сильфонные клапаны тонкой регулировки оснащены приводом из закаленной нержавеющей стали, максимальным расходом на шесть оборотов и шлицованными рукоятками для регулировки под отвертку.

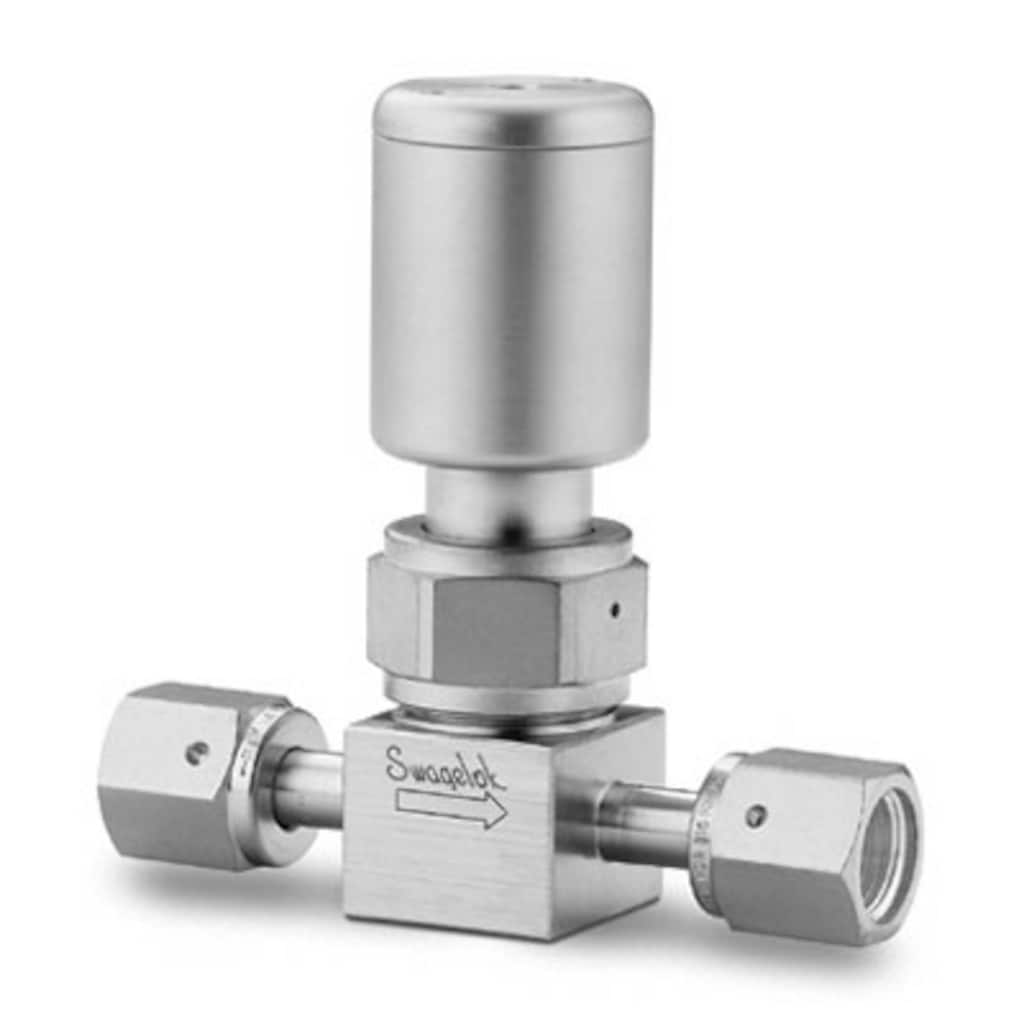

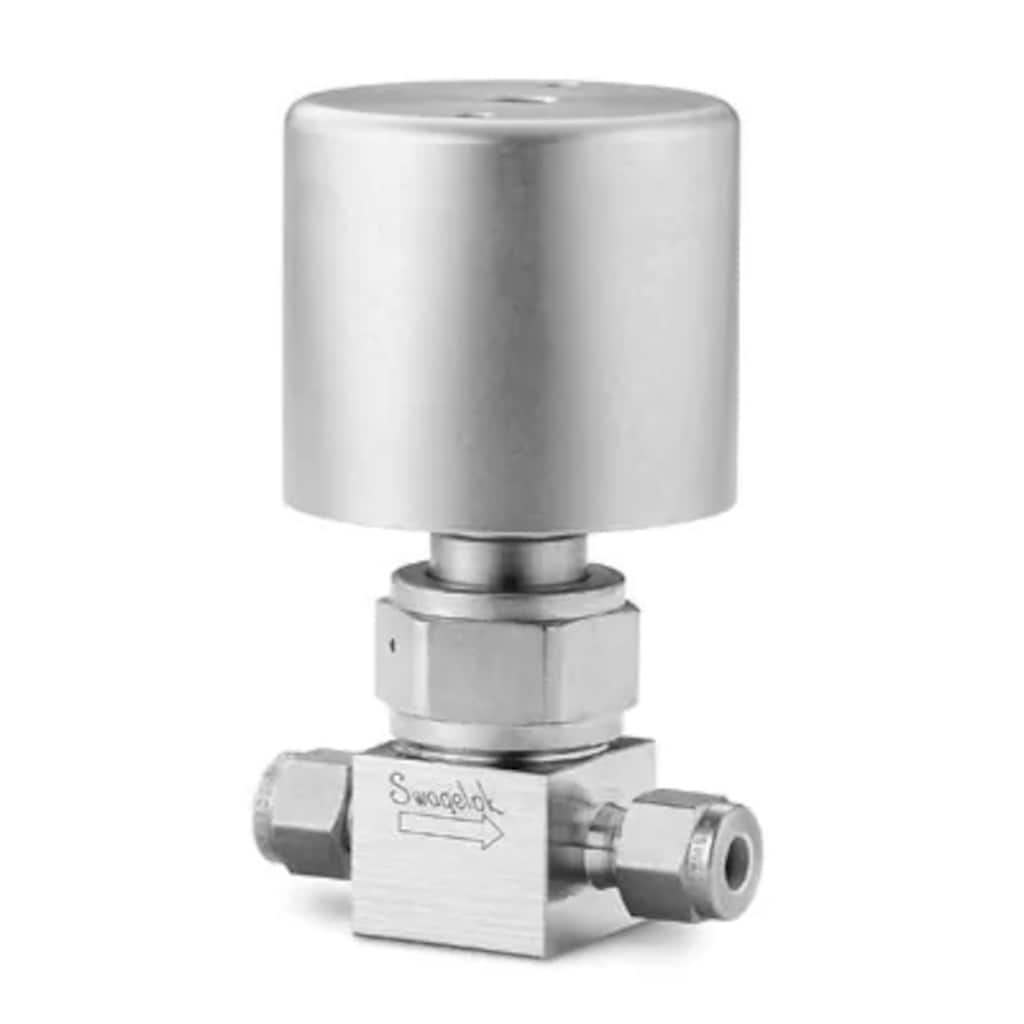

高压波纹管阀，HB 系列
Клапаны высокого давления с пневматическим приводом и сильфонным уплотнением, цельнометаллическим уплотнением, и полным номинальным давлением в любом направлении.
Catalogues des vannes à soufflet
Trouver des informations détaillées sur nos produits – matériaux de fabrication, pressions et températures nominales, options, accessoires, etc.

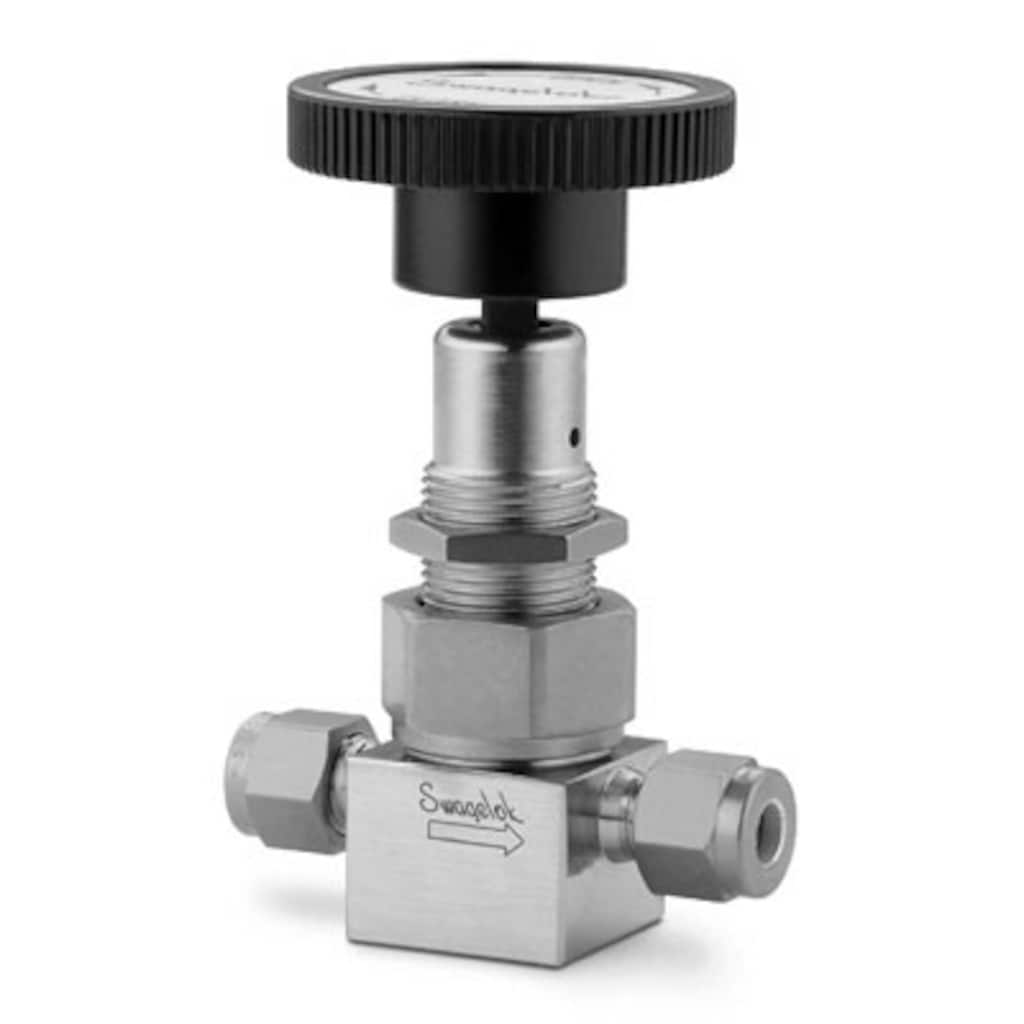

Swagelok® B series bellows-sealed valves are available in a range of configurations to meet a variety of system needs. Gasketed and weld body-to-bellows seals, shutoff and regulating stem tips, and several end connections are offered.
Swagelok® BM series bellows-sealed metering valves use a micrometer handle for precise, repeatable flow settings at pressures up to 700 psig (48.2 bar) and temperatures up to 900°F (482°C).
Компактный размер; Рабочее давление до 68,9 бар (1000 фунтов на кв. дюйм); Рабочая температура до 315 ˚C (600 ˚F)
Features: Compact, packless valve switches flow from one line to another. Torlon® stem guide ensures proper alignment for consistent shutoff performance. Manual and spring-return and double-acting pneumatic actuators are available. End connections include 1/4 in. Swagelok® VCR® metal gasket face seal fittings and 1/4 in. Swagelok tube fittings.
Бессальниковые клапаны с цельнометаллическим герметичным уплотнением; Рабочее давление до 241 бара (3500 фунтов на кв. дюйм, ман.); Рабочая температура до 204 °C (400 °F); Фитинги с торцевым уплотнением VCR®, трубные обжимные фитинги Swagelok® и сварные торцевые соединения
Дополнительная система герметизации над сильфонами; Рабочее давление до 172 бар (2500 фунтов на кв. дюйм, ман.); Рабочая температура до 648°C (1200°F); Торцевые соединения диаметром 6, 10 и 12 мм; 1/4, 3/8, 1/2, 3/4 и 1 дюйм; Нержавеющая сталь
Бессальниковые клапаны с цельнометаллическим герметичным уплотнением; Рабочее давление до 34,4 бара (500 фунтов на кв. дюйм, ман.); Температура до 93 °C (200 °F); Торцевые соединения от 6 до 12 мм и от 1/4 до 1/2 дюйма
Calculer le débit pour bien choisir une vanne
Utilisez notre calculateur de coefficient de débit (Cv) pour choisir une vanne d’une taille adaptée à vos besoins.
