Vanne à soufflet haute pression en acier inoxydable, raccord pour tube Swagelok 1/4 po, actionneur NO |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Specifications
Configuration droite, avec actionneurIsolez les fluides dans des systèmes fiables et étanches, avec les vannes à soufflet Swagelok avec joint soudé et sans garniture. Les vannes à soufflet sont idéales pour les applications dans lesquelles l'étanchéité par rapport à l'atmosphère est primordiale. Swagelok propose plusieurs options pour des applications d'usage général et pour des applications haute pureté. Log in or Register to view price 연락처이 제품에 대해 질문이 있으시면, 현지 공식 판매 및 서비스 센터로 연락하시기 바랍니다. 또한 귀하의 투자가 최상의 것을 이끌어낼 수 있도록 도와 드릴 수 있는 지원 서비스에 대해 귀하에게 설명드립니다.
안전한 제품 선택
시스템 설계자와 사용자는 안전한 제품 선택을 위해 전체 카탈로그의 내용을 반드시 검토해야 합니다. 제품을 선택할 때, 안전하고 고장 없는 성능을 보장하기 위해서는 전체 시스템 설계를 고려해야 합니다. 제품의 기능, 재질의 호환성, 적절한 등급, 올바른 설비, 운영 및 유지보수는 시스템 설계자와 사용자의 책임입니다. Warning: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants. |
시스템 설계자와 사용자는 안전한 제품 선택을 위해 전체 카탈로그의 내용을 반드시 검토해야 합니다. 제품을 선택할 때, 안전하고 고장 없는 성능을 보장하기 위해서는 전체 시스템 설계를 고려해야 합니다. 제품의 기능, 재질의 호환성, 적절한 등급, 올바른 설비, 운영 및 유지보수는 시스템 설계자와 사용자의 책임입니다.
Warning: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
Vanne à soufflet haute pression en acier inoxydable, raccord pour tube Swagelok 1/4 po, actionneur NO
Log in or Register to view price
Catalogs
Configuration droite, avec actionneur
Isolez les fluides dans des systèmes fiables et étanches, avec les vannes à soufflet Swagelok avec joint soudé et sans garniture. Les vannes à soufflet sont idéales pour les applications dans lesquelles l'étanchéité par rapport à l'atmosphère est primordiale. Swagelok propose plusieurs options pour des applications d'usage général et pour des applications haute pureté.
无填料阀,全金属对大气密封; 工作压力达 3500 psig (241 bar); 温度达 204°C (400°F); VCR® 面密封接头,世伟洛克 (Swagelok®) 卡套管接头和焊接端接. 产品目录
Features: Step-by-step identification procedure for threads and end connections.
此文件对世伟洛克公司生产用于光伏行业的不锈钢产品进行了规定。此文件必须与产品目录、技术公告及报告一起使用,这样产品信 息才完整。此文件的应用仅限于与介质接触的系统部件。
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Features: This technical report provides data on Swagelok® HB series diaphragm valves. The report covers: P surface finish specifications; static particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness; lab cycle test data.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Scope: This document specificies guidelines used by Swagelok® Company for producing ultrahigh-purity (UHP) electropolished stainless steel products as well as ultrahigh-purity plastic products. This document must be used in conjunction with product catalogs, technical bulletins, and reports for complete product information.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
如果必要的话使用散热器以防止过度加热内部元 件; 如果轨道焊接操作较好的话,可以不需要散热 设备; 确保阀门处于打开位置以在焊接过程中维持持续 的吹扫气流; 使用高质量的吹扫气体以保持清洁 并减少焊接污染.
安装尺寸大于1in.或者25mm的世伟洛克卡套管接头时请遵循本规范。
Specifications

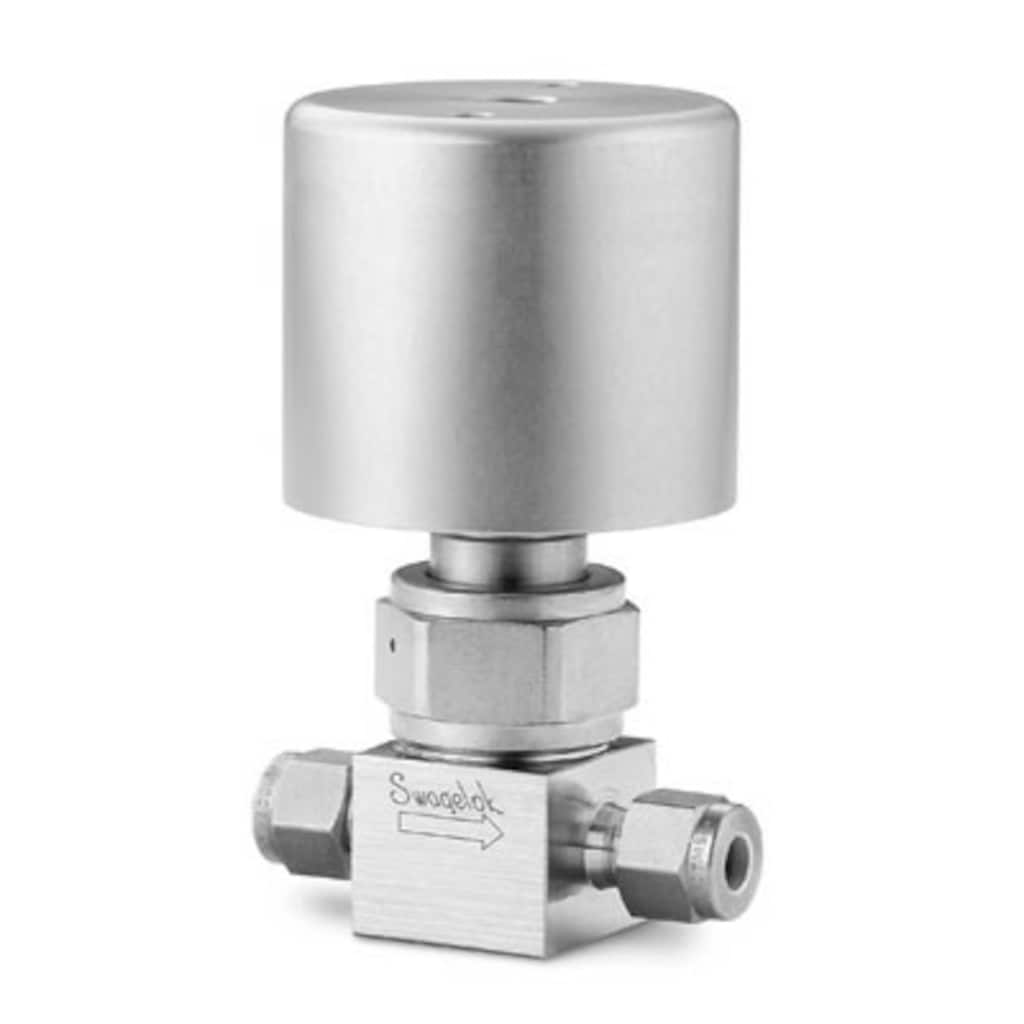

SS-HBS4-O — Vanne à soufflet haute pression en acier inoxydable, raccord pour tube Swagelok 1/4 po, actionneur NO
Attribute | Value |
---|---|
Modèle d'actionneur | Actionneur série HB |
Mode de fonctionnement de l'actionneur | Retour par ressort normalement ouvert |
Type d'actionneur | Pneumatique |
Matériau du soufflet | Acier inoxydable 316L |
Matériau du corps | Acier inoxydable 316L |
Étanchéité du corps | Aucun(e) |
Procédé de nettoyage | Nettoyage et conditionnement spéciaux (SC-11) |
Dimension du raccordement 1 | 1/4 po |
Type du raccordement 1 | Raccord Swagelok® pour tubes |
Dimension du raccordement 2 | 1/4 po |
Type du raccordement 2 | Raccord Swagelok® pour tubes |
Cv maximal | 0.3 |
Type d’écoulement | Droite (2 voies) |
Joint | Joint en acier inoxydable 316 revêtu de PTFE |
Température maximale, °F (°C) | 150 (65) |
Pressions et températures nominales max. | 150°F À 3220 PSIG / 65°C À 221 BAR |
Température minimale, °F (°C) | -40 (-40) |
Pression nominale à température ambiante | 3500 PSIG À 100°F / 241 BAR À 37°C |
Catégorie d'usage | Général |
Matériau de l'embout de tige | PCTFE |
Type de tige | Conique |
État de surface | Ra de 20 µpo |
Tests | Test de fuite à l'hélium selon SCS-00020 |
eClass (4.1) | 37010201 |
eClass (5.1.4) | 37010201 |
eClass (6.0) | 37010201 |
eClass (6.1) | 37010201 |
eClass (10.1) | 37010201 |
UNSPSC (4.03) | 40141600 |
UNSPSC (10.0) | 40141609 |
UNSPSC (11.0501) | 40141609 |
UNSPSC (13.0601) | 40141609 |
UNSPSC (15.1) | 40141609 |
UNSPSC (17.1001) | 40183102 |
