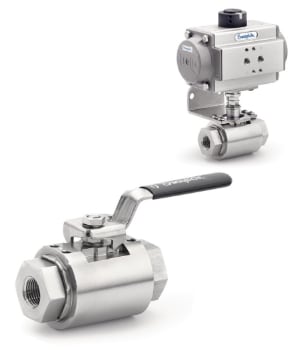

世伟洛克®全流量球阀(GB 系列)
该双向流动型世伟洛克 GB 系列全流量球阀采用多种合金材料,其设计可在 6000 psi (413 bar) 的工作压力下提供高流量,同时简化了安装、尽可能地减少了返工需求并提供了可靠的关断性能。
索取更多信息提高安全性。节省时间。管理成本。
世伟洛克GB系列球阀通过减少安装所需的时间和成本来提供价值,并且验证了安装在大流量工业应用中元件的性能。
该阀专为实现快速简便的安装而设计,双向流动则消除了对反向安装的担忧。世伟洛克®整体式卡套管接头端接的尺寸范围为 3/8 至 1 in.,因此进一步简化了系统设计,尽可能地减少了人工和元件需求。
通过 100% 的装配测试,减少了初装后发生泄漏或进行昂贵返工的可能性,以确保 GB 系列球阀开箱即用。阀体密封性能通过静液压系统验证测试得到了验证,最高可达最大额定压力的 1.5 倍。
该阀专为实现简单的定制而设计,其螺栓形式可用作可选锁定手柄或面板安装件的安装点以及与 ISO 5211 气动执行机构相兼容的支架。能够根据工厂外部的需要配置 GB 系列球阀,在某些情况下,可以通过减少库存的 SKU 来精简全流通阀的库存。
为高流量的应用增加安全性和简化安装。
世伟洛克 GB 系列全孔径全流量通用球阀可在各种应用中提供行业领先的性能,包括石油和天然气工业的液压、喷射和灭火系统;压缩天然气 (CNG) 车辆基础设施的隔离;化学加工和石化精炼工业中的高腐蚀性烷基化操作的隔离。
能够双向流动,降低安装不当的可能性,该阀门设计用于:
- 在 6000 psi (413 bar) 的工作压力下提供高流量
- 简化安装
- 最大限度减少返工要求
- 提供可靠的关断性能,以保证作业人员的安全和系统在各种苛刻的应用中高效运行
在严苛的应用中实现可靠的性能
GB 系列球阀通过其特性、材料和设计选择,帮助保护作业人员,并在棘手条件下尽可能地延长元件寿命,为业主和操作人员提供长期利益。

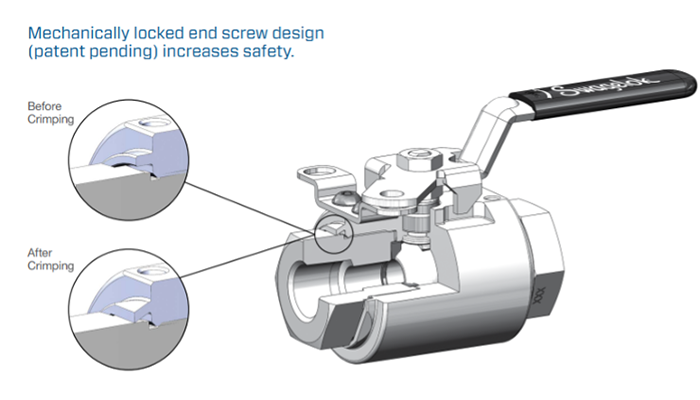

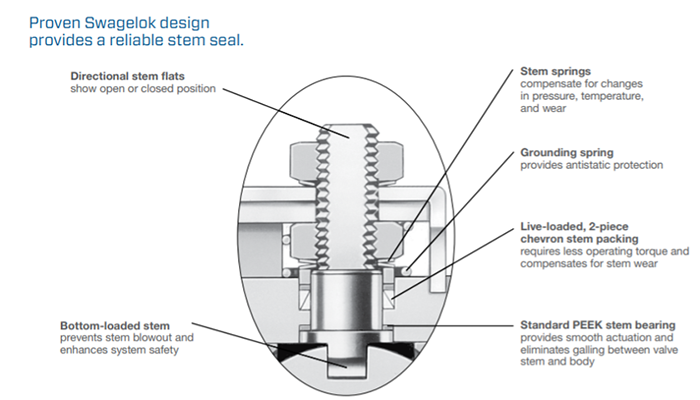

该阀门采用正在申请专利的机械锁紧端部螺丝设计,降低意外拆卸或泄漏的风险。经过验证的防泄漏阀杆密封设计和防脱出阀杆提供了更高的可靠性。
多种合金材料可供选择,如 6 钼、合金 2507、合金 C-276、合金 625 和合金 825,以及标准世伟洛克® 316/316L 不锈钢,可有助于降低在恶劣环境下腐蚀的风险。
GB 系列阀门可配置于酸性气体应用场合,其结构材料符合 NACE MR0175/ISO 15156 的要求。它还将符合 ASME B31.1 和 B31.3 电力和工艺公称管系统标准。
可提供符合 API 607 测试规范的防火安全型选项。该选项具有标准红色杆式手柄,Grafoil®柔性石墨填料,以及一个可使阀体和上游孔口之间的压力平衡的排放球阀,以帮助防止火灾情况下的过压和潜在的密封件冲出。由于采用的是排放球阀,该阀门不具有双向性。
规格
工作压力 | 最高 6000 psig (413 bar) |
温度 | –40 至 250°F(–40 至 121°C) |
流量系数 | 2.5 至 40 |
阀体材料 | 316/316L 不锈钢、合金 6 钼、2507、625、825 和 C-276 |
阀座材料 | PEEK |
端接 | |
尺寸 | 3/8 至 1 in.;12 至 25 mm |
配置 | 开关 |
GB 系列全流量球阀目录
GB 系列全流量球阀有两种尺寸(8GB 和 16GB)可供选择,具有广泛的流量范围和端接类型及尺寸,可满足广泛应用中的压力和流量规格。在这里提供的产品资料中查找详细的产品信息,包括结构材料、额定压力和温度、选购件及附件。
GB 系列球阀,工作压力最高可达 6250 psig (430 bar),温度范围为 –40 至 248˚F(–40 至 120˚C);世伟洛克®卡套管接头端接,3/8 in. 至 1 in. 内螺纹公称管,英制或公制(12 mm 至 25 mm);耐腐蚀阀体材料:316/316L、2507 合金、6 钼、625 合金、825 合金、C-276 合金;可选适合防火应用的 API 607 和适合酸性气体的 NACE MR0175/ISO 15156
